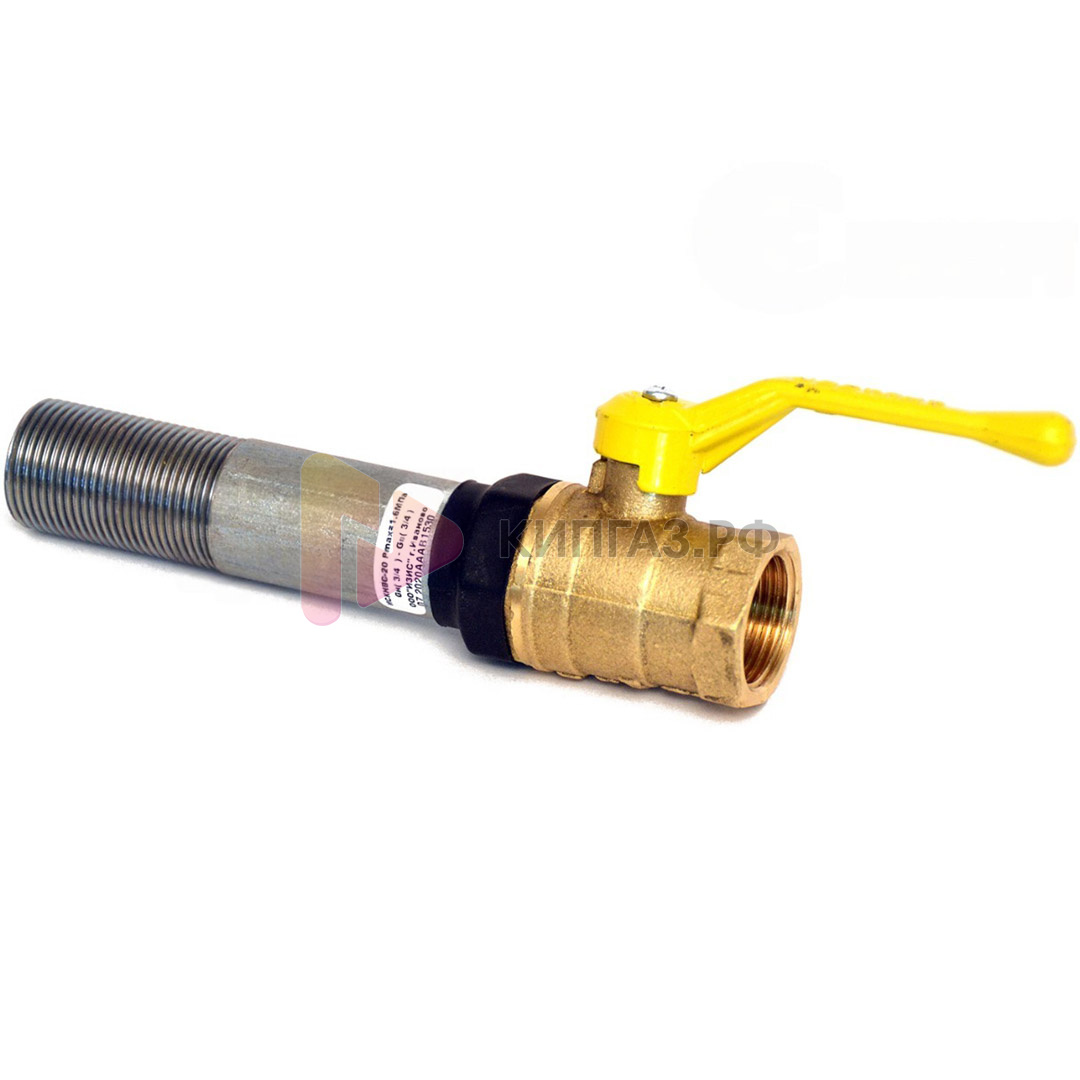

Изолирующее соединение сгон-кран ИСКНВС Ду 40

Изолирующее соединение неразъемное муфтовое с краном ИСКНВС Ду 40 (внутренняя/наружная резьба) предназначено для установки на газопроводах с целью электрической изоляции отдельных участков трубопровода и перекрытия подачи газа. Конструкция изделия объединяет изолирующее соединение и шаровой кран, что позволяет сократить количество элементов в системе и упростить монтаж. Соединение имеет комбинированное присоединение: с одной стороны внутренняя резьба, с другой — наружная резьба стандартного сгона. Это облегчает подключение к газовому оборудованию, счетчикам и трубопроводам. Муфтовое присоединение выполнено в соответствии с требованиями ГОСТ 6357-81, что обеспечивает совместимость с типовыми резьбовыми соединениями газовых систем.

Корпус изделия выполнен на базе шарового крана 11Б27п из латуни ЛЦ40СД, отличающейся высокой коррозионной стойкостью и надежностью. Ниппель изготовлен из трубы ВГП по ГОСТ 3262-75. Изоляционный элемент выполнен из полиэфирной смолы с армирующим материалом ЛЭС, что обеспечивает высокую электрическую прочность и устойчивость к эксплуатационным нагрузкам. Для дополнительной защиты используется внешний изолятор из негорючей термоусаживаемой трубки ТУТнг, который защищает соединение от воздействия внешней среды и повышает безопасность эксплуатации. Конструкция изделия неразборная и неремонтируемая, обслуживание в процессе эксплуатации не требуется.

Основные характеристики

• Исполнение: по ТМВЦ.302600.001 ТУ
• Тип соединения: муфтовое, внутренняя/наружная резьба (стандартный сгон)
• Рабочее давление: Ру 1,6 МПа
• Электрическое сопротивление: при 1000 В более 20 МОм
• Рабочая температура: от -40 °С до +60 °С
• Конструкционное исполнение: неразборное, неремонтируемое
• Область применения: газопроводы
• Срок службы: не менее 40 лет
• Гарантия: 2 года с момента ввода в эксплуатацию, но не более 3 лет с момента продажи

Материалы

• Материал корпуса: кран шаровой муфтовый 11Б27п, латунь ЛЦ40СД
• Материал ниппеля: труба ВГП ГОСТ 3262-75
• Материал изолятора: полиэфирная смола, армирующий материал — ЛЭС
• Материал внешнего изолятора: трубка термоусаживаемая ТУТнг (негорючая)
