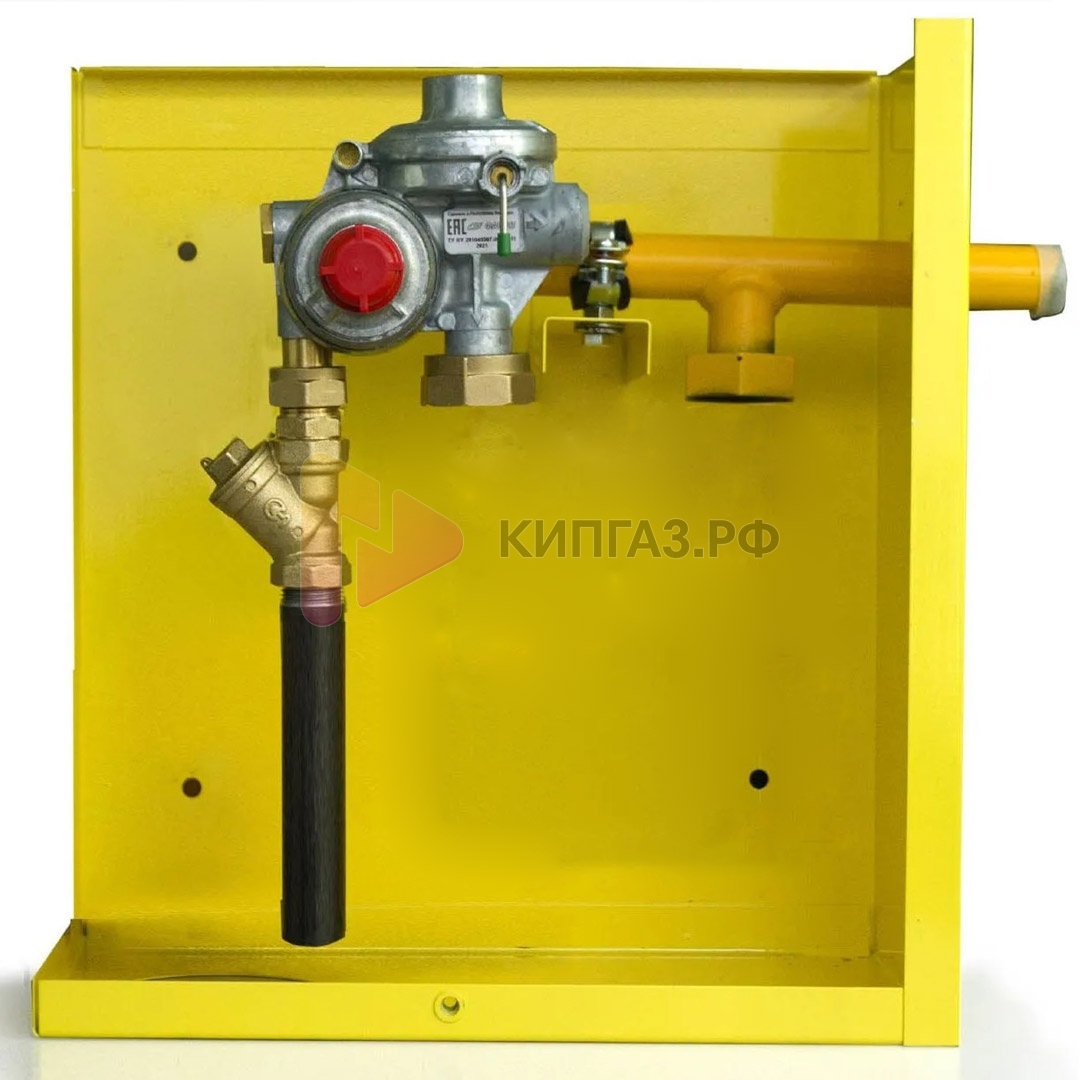

Газораспределительный пункт шкафной ДРП RF Arctic 10-G-MC

Газораспределительный пункт шкафной ДРП RF Arctic 10-G-MC предназначен для редуцирования природного газа, автоматического поддержания стабильного выходного давления и обеспечения безопасной эксплуатации систем газоснабжения жилых, коммерческих и производственных объектов. Модель оснащена местом для установки газового счетчика, что позволяет организовать узел учета газа в одном компактном шкафу.

В состав пункта входит угловой регулятор давления газа RF Arctic 10, обеспечивающий стабильную работу даже при значительных изменениях давления в газопроводе. Конструкция рассчитана таким образом, что при минимальном входном давлении пропускная способность регулятора сохраняется, а при максимальном давлении и отсутствии расхода газа выходное давление не превышает установленных значений. Шкаф изготовлен из листовой стали толщиной 1,0 мм и имеет прочную сварную конструкцию. Порошковое покрытие цвета RAL 1018 надежно защищает корпус от коррозии, атмосферных воздействий и механических повреждений, благодаря чему оборудование подходит для длительной эксплуатации на открытом воздухе. Важно: газовый счетчик в комплект поставки не входит!

Газорегуляторный пункт предназначен для работы с природным газом по ГОСТ 5542-87 и выполняет сразу несколько функций:

• снижение высокого или среднего давления газа до низкого;
• автоматическое поддержание заданного выходного давления;
• защитное отключение подачи газа при аварийном повышении или понижении выходного давления;
• возможность установки газового счетчика внутри шкафа.

Технические характеристики

• Тип изделия: шкафной газораспределительный (газорегуляторный) пункт
• Модель: ДРП RF Arctic 10-G-MC
• Регулятор давления: RF Arctic 10 (угловой)
• Рабочая среда: природный газ по ГОСТ 5542-87
• Давление на входе: 0,01 (0,05)–0,6 МПа
• Давление на выходе: 2 кПа
• Пропускная способность регулятора RF Arctic: 10 м3/ч
• Входной патрубок: DN20
• Выходной патрубок: DN32
• Материал корпуса: сталь
• Толщина металла: 1,0 мм
• Покрытие: порошковая окраска, цвет RAL 1018
• Конструкция: сварная
• Особенность: место для установки газового счетчика (счетчик не входит в комплект)

Комплектация

• шкафной газораспределительный пункт ДРП RF Arctic 10-G-MC;
• регулятор давления газа RF Arctic 10 (угловой);
• техническая документация.
