Газораспределительный пункт шкафной ДРП RF 10-G

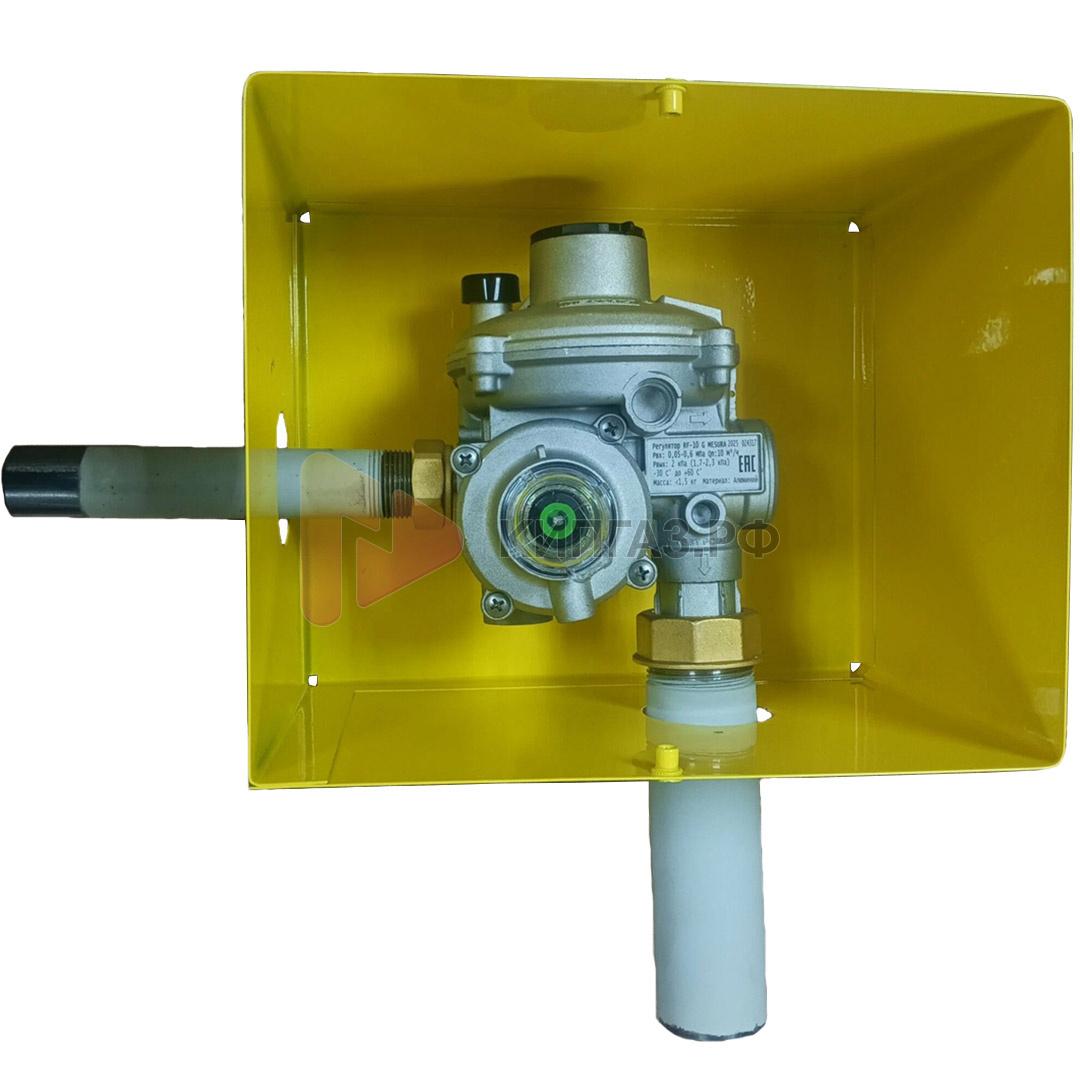

Шкафной газорегуляторный пункт ГРПШ с регулятором давления RF 10 G MESURA предназначен для редуцирования давления природного газа, поступающего по ГОСТ 5542-87, с высокого или среднего уровня на низкое. Оборудование обеспечивает автоматическое поддержание заданного выходного давления независимо от колебаний входного давления и расхода газа. Шкаф обеспечивает защиту оборудования от внешних факторов и механических воздействий. Пункт также выполняет защитные функции: автоматически отключает подачу газа при аварийном повышении или понижении выходного давления относительно установленных параметров. Это повышает безопасность эксплуатации газоснабжающих систем и предотвращает повреждение оборудования. Шкафной газорегуляторный пункт применяется в системах газоснабжения жилых, коммунальных и промышленных объектов. Конструктивно ГРПШ-10 представляет собой металлический шкаф с порошковым покрытием RAL 1018, внутри которого размещено редуцирующее оборудование. Конструкция выполнена в угловом исполнении, что позволяет удобно интегрировать пункт в различные схемы газопроводов.

Основные особенности конструкции:

• металлический шкаф с антикоррозионным порошковым покрытием
• одна линия редуцирования
• возможность углового подключения
• устойчивость к атмосферным воздействиям
• удобный доступ к оборудованию для обслуживания

В состав пункта входит регулятор давления газа RF-10 G, разработанный компанией MESURA, входящей в международную группу Cavagna Group. Регулятор предназначен для редуцирования среднего давления газа до низкого уровня и автоматического поддержания стабильного выходного давления. Корпус регулятора выполнен из алюминия, что обеспечивает малый вес и устойчивость к коррозии. Конструкция регулятора предусматривает двухступенчатую систему редуцирования, обеспечивающую:

• высокую стабильность выходного давления
• устойчивую работу при колебаниях расхода газа
• надёжную защиту оборудования

Технические характеристики регулятора RF-10 G

• Пропускная способность: 10 м³/ч
• Диапазон температур: -40...+60 °C
• Вес: 1,3 кг
• Входное присоединение: G 3/4" (плоское)
• Выходное присоединение: G 1 1/4" (плоское)
• Давление на входе: 0,05–0,6 МПа
• Давление на выходе: 2,0 кПа
• Исполнение: угловое (G)
• Климатическое исполнение: УХЛ2 по ГОСТ 15150
• Корпус: алюминий
• Клапан отсечки: 0,9–1,4 кПа
• Быстрозапорный клапан (ПЗК): 2,9–5,0 кПа
• Предохранительный сбросной клапан (ПСК): 2,7–4,0 кПа

Газорегуляторный пункт и установленный регулятор обеспечивают защиту системы газоснабжения:

• от падения давления на входе или выходе
• от чрезмерного повышения давления газа
• от скачков давления при резком снижении расхода газа
• от неисправностей регулятора
• от механических загрязнений и конденсата
